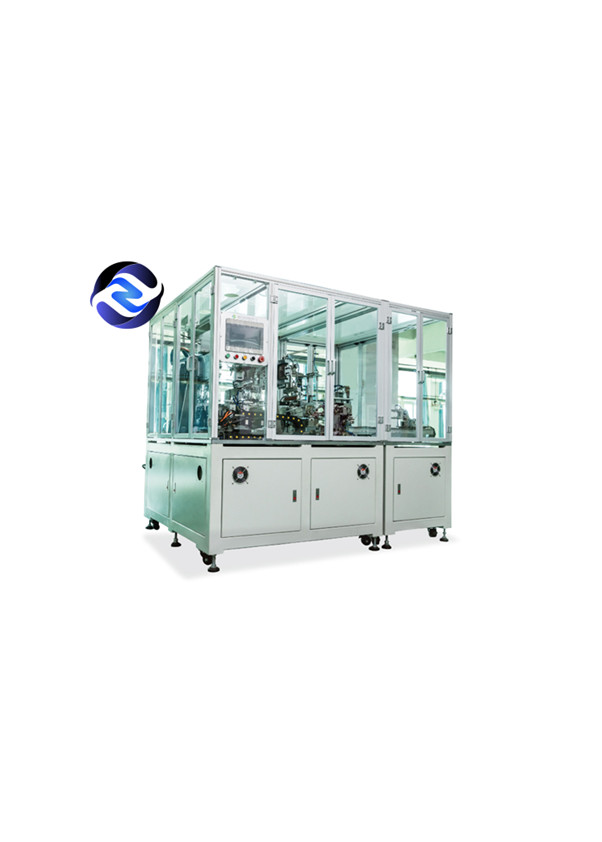

円柱正方形の変圧器の高速ウィンド マシーン300mmの細胞



この機械は正方形リチウム イオン力電池細胞の生産、およびZ型のラミネーション方法の主な用途のために主に使用される。切られた肯定的で、否定的な磁極片はマニピュレーターの物質的な箱およびメカニズムが物質的な箱からの肯定的で、否定的な磁極片を取る、精密な位置の後で、ラミネーションのプラットホームで互い違いに積み重なる2組に置かれ。ダイヤフラムはモーターによって積極的にunwinded、張力メカニズムおよび訂正のメカニズムを通して、ラミネーションのテーブルは導入される。ラミネーションが完了した後、細胞は電池細胞の移動のメカニズムを通した尾ロール付着力の場所に移り、尾ロールは自動的にtailwinded、ダイヤフラムは断ち切れる、接着剤は自動的に加えられ、電池細胞は自動的に出力である。



動くためにラミネーションのテーブルを運転するサーボ モーター+精密球ねじを使用して;

サーボmotはまたはdiaのphragmのmotイオン補償のための使用dである;

posのitiveおよび否定的なativeポールeパイ セリウムのハンのdlingメカニズムを使って;

重いフィルムを防ぐブラシ、静電気および他のメカニズムの使用;

二次位置を達成するためにCCD +UVWのプラットホームを採用しなさい;

接着剤は電池細胞の4つの側面で電池細胞がゆるまないし、変形しないことを保障するために加えられる;

バス タイプのサーボ制御システム;

HMI変数の視覚化。

装置モデル	LDD01	LDD02
北極の幅	80-150mm	150-300mm
極度な耳の露出の長さ	5-20mm	5-20mm
北極の耳の露出の幅	5-20mm	5-20mm
ダイヤフラムの幅	150-300mm	150-300mm
細胞幅	80-150mm	150-300mm
軒桁とダイヤフラム間の直線の正確さ	中央deviation±0.3mm
正確さに直面するダイヤフラムの端	±0.3mm （alignment±0.5mmを終えるためにベースラインとして端を使用しなさい）
隣接した棒の直線の正確さ	±0.3mm （基準として中心を取りなさい）
軒桁の全面的な直線の正確さ	±0.4mm （基準として中心を取りなさい）
単一効率	<0.4-0.6S/PCS （二重）	<0.8-1.2S/PCS （単一ステーション）
穀物率	≥98%
歩留まり率	≥99%
重量	3600KG	2900KG
次元	3900*1700*1960mm （二重）	2200*1700*1960mm （単一ステーション）
